CV-Joint Outer Race Milling CAD/CAM 소프트웨어
제품설명
적용분야
- CV-Joint는 Inner Race, Outer Race로 나뉘며 자동차산업에 필수로 사용되는 부품으로서, 자동차의 드라이브 샤프트와 휠 허브 사이에 위치해 토크와 각도 변화를 유지하며 바퀴가 자유롭게 회전할 수 있도록 해주는 일종의 베어링 입니다.
- 당사는 높은 가공 난이도를 가지는 CV-Joint 생산을 위해 TMC CAM - Hard Milling 소프트웨어를 개발하여 다양한 산업 현장에 적용하고 있으며, 최신 기술들을 적용하여 고객의 요구에 대응하고 있습니다. 또한 지속적인 유지보수 서비스도 제공하고 있습니다.
TMC CAM - Outer Race 소프트웨어

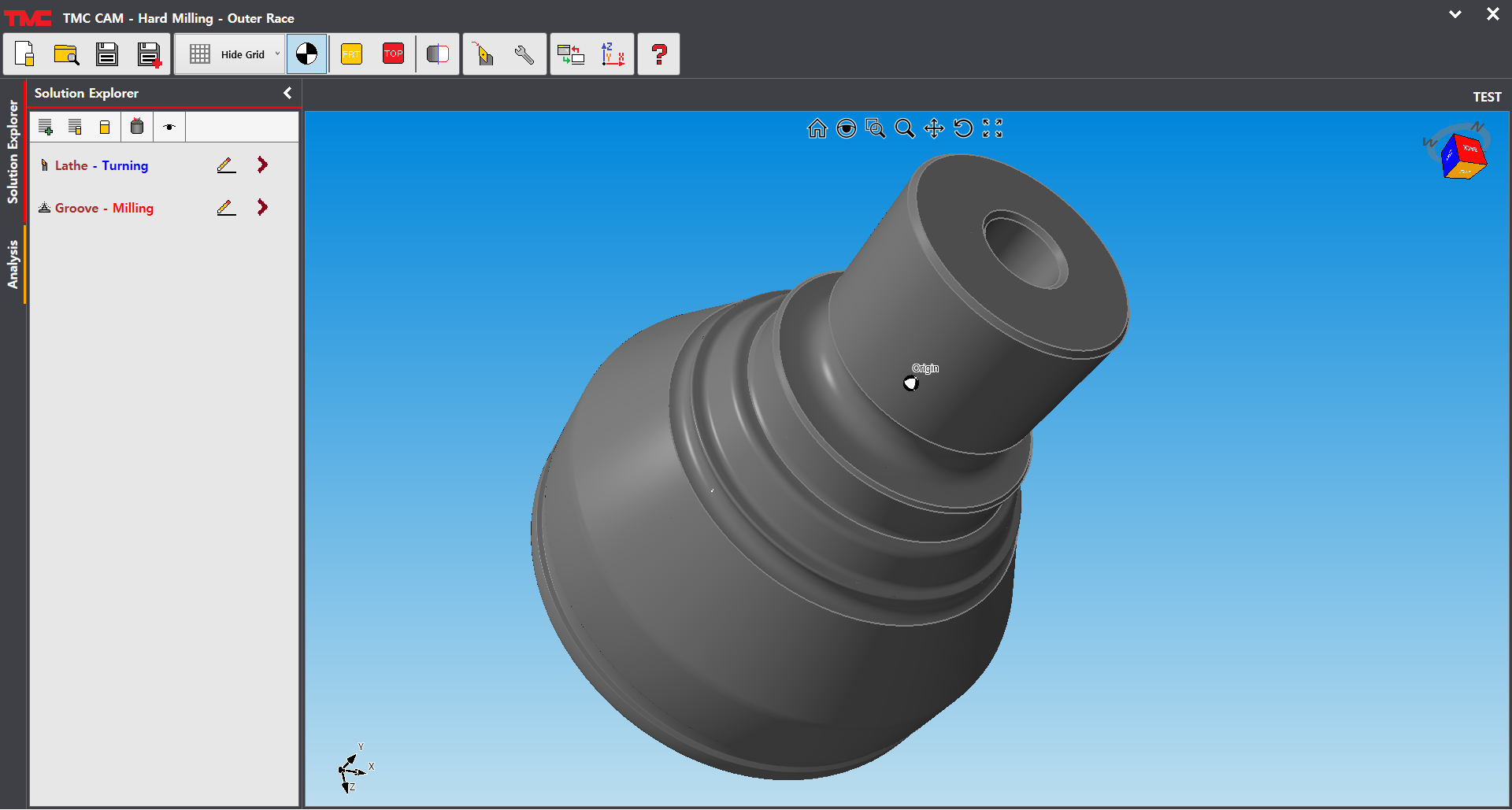

TMC CAM - Outer Race는 자사에서 자체 개발한 소프트웨어로 빠른 시간안에 제품의 3D모델 디자인부터 가공까지 할수 있게 해줍니다. 또한 실시간으로 연마기와 통신을 하여, 최종 연마에 필요한 G CODE를 FANUC, Siemens 등의 형식으로 자동으로 생성 합니다.
- TMC CAM - Outer Race는 쉬운 인터페이스로 구성되어 있으며, 제품의 2D형상 및 3D 모델링 기능을 제공하여 직관적입니다. 또한 가공 시뮬레이션 기능을 통해 제품 가공전, 제품의 설계를 검증할 수 있어 가공오류를 최소화할 수 있고 수정사항에 신속히 대응할 수 있습니다.
- - 제품의 각도, Attached Angle, 그루브형상 및 갯수 등의 간단한 입력만으로 제품의 디자인 및 생산이 가능합니다.
- - 또는, CAD처럼 절대좌표(x,y) 및 증분 값(Angle, Length)를 이용하여 원하는 형상의 Special 제품도 생산할수 있습니다.
Tool Manager를 통해 자주 사용하는 공구들을 등록하여 사용할수 있어 툴라이프 관리가 용이하며, 제품을 교체하더라도 새로운 툴을 생성하지 않고 툴 리스트에서 불러와 재사용이 가능합니다.
- 가공에 필요한 모든 보정값들을 수정할수 있어보다 여러단계의 보정과정을 거치지 않고, 보다 빠르고 효율적으로 최종 Spec.의 제품을 가공을할 수 있습니다.
-
- - 각각의 Tool Spindle 별로 앤드밀을 다르게 선택하여 황삭 및 정삭시간을 단축할수 있습니다.
- - 각 그루브별로 절입량, 연삭 속도, Stock 량, Contact Angle, Skew Angle 등을 설정할수 있습니다.
- - 항상 실시간으로 설비와 통신을 유지하며, G CODE 생성시 보정 데이터를 최신으로 업데이트하여 생성하기때문에 불필요한 재가공시간을 최소화 하고 제품의 완성도와 정도를 높여줍니다.
- - 다양한 피삭재 종류에 맞는 연마 방법 (1 cut or more, Top-Down, Bottom-Up, 지그재그,등) 을 지원합니다.
FANUC / SIEMENS HMI
- 소프트웨어와 더불어 제공되는 HMI를 통해 간단한 터치만으로 설비의 좌표값 및 데이터를 확인하거나 로더의 셋팅, 장비운용, 툴카운트 확인등 다양한 작업들을 수행할수 있어 일체성이 높습니다.
기대 효과
- - 제품설계의 생산성 및 정확성 향상.
- - 시제품 구상부터 가공까지의 시간 단축 및 제품의 Tact-Time 단축으로 인한 경제성 및 효율성 극대화.
- - 생산 난이도가 높은 제품도 생산 가능.
